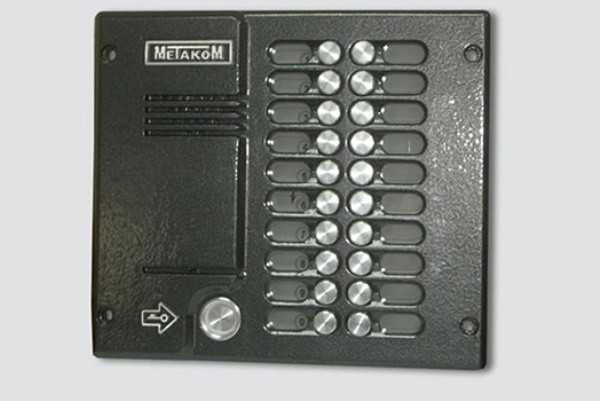

Домофон «Метаком» инструкция: схемы, подключение, программирование ключей

Установка домофона «Метаком» по инструкции не является сложным процессом. Оборудование от этой компании широко применяется в многоэтажных постройках, офисных помещениях и предприятиях. Оно предотвращает несанкционированный доступ в здание, обеспечивая сохранность имущества.

Инструкция по подключению домофонов Метаком

Домофонные системы от компании «Метаком» отличаются несколькими характеристиками, которые влияют на простоту эксплуатации и надежность. В их числе:

  1. Отсутствие переключателей на цифровой панели, что позволяет устранить такие неприятности, как окисление контактов или блокировка кнопок.
  2. Поддержка открывания дверей с помощью ключей Touch Cyfral или Touch Memory.
  3. Регистрация до нескольких сотен ключей.
  4. Возможность открытия замка без применения магнитных устройств. Для этого используется специальная кодовая комбинация.

Чтобы устройство работало корректно, важно правильно выполнить подключение домофона «Метаком», а еще настроить оборудование для последующей эксплуатации. Рекомендуется поручить задачу монтажа опытным специалистам.

Особенности проведения монтажных работ

Перед тем как подключить домофон, нужно подготовить и изучить схему. По умолчанию, она предлагается в комплекте с оборудованием. Первый этап установки подразумевает монтаж цифровой панели, которая находится снаружи у подъезда. Питание подключается только после проверки исправности всех соединений.

По умолчанию, панель устройства состоит из контактных соединений К1-К5, L + L-/

Когда питание будет подключено, на экране должно появиться соответствующее уведомление. Оно указывает на старт отсчета времени автоматической настройки оборудования. Подобный цикл занимает около 25-30 секунд. Когда индикация исчезнет, панель будет готова к эксплуатации, поэтому можно переходить к следующим этапам монтажа.

Читайте так же:  Как поменять код на домофоне: способы, пароли, доступ, универсальные ключи

Регулировка громкости звука домофона «Метаком»

В большинстве случаев, домофоны «Метаком» поддерживают 3 опции по изменению громкости:

  1. Повышение громкости микрофона.
  2. Повышение громкости динамика для воспроизведения звука.
  3. Изменение параметров линейного баланса.

Компания выпускает на рынок уже отрегулированные домофоны, поэтому их дальнейшая настройка выполняется только в случае каких-либо серьезных сбоев или подключения новых абонентов.

Использование магнитных ключей и кода для открытия домофона

Открывать домофон можно 2 методами:

  1. С помощью ключей Touch Memory или Touch
  2. С помощью запрограммированной комбинации.

Во втором случае необходимо указать номер квартиры, а затем код, который состоит из 4 цифр. Если сделать все без ошибок, то дверь откроется, а в квартире прозвучит характерный сигнал.



Когда питание будет подключено, на экране должно появиться соответствующее уведомление. Оно указывает на старт отсчета времени автоматической настройки оборудования. Подобный цикл занимает около 25-30 секунд.

Чтобы выполнить программирование индивидуального кода, нужно провести такие манипуляции:

  1. Сделать нажатие номера квартиры.
  2. Подождать, пока произойдет подключение.
  3. Нажать на кнопку «ключ».
  4. Удерживая клавишу «ключ» нажатой, дождаться, пока владелец квартиры трижды нажмет на кнопку открытия двери на трубке домофона, которая находится внутри помещения.
  5. Указать 4 цифры нового шифра.

Во время таких действий трубка абонентского устройства должна быть снятой.

Еще один метод открытия дверей – применение магнитных ключей. Их следует внести в память домофона посредством считывания кода.

Подключение трубки домофона

К наиболее важным элементам домофонной системы относится трубка. Она находится внутри квартиры и используется для сопряжения наружного устройства с абонентским. В каждой квартире, которая подключена к подъездному домофону, должна присутствовать такая конструкция, которая внешне похожа на обычный телефон.

Как подключить трубку в многоквартирном доме

Интересуясь, как реализовать подключение трубки домофона, нужно ознакомиться с общей спецификой работы оборудования и с подробной схемой устройства. Оно выполнено в виде телефонного аппарата, соединенного с кнопкой, которая отвечает за открытие замка.

Читайте так же:  Домофон импульс: особенности домофона, как открыть без ключа, коды, ключи

С учетом особенностей устройства трубки различаются дизайном, клавишами и функциональностью. Такая схема прилагается в комплекте с пользовательским руководством.

Для подключения нужно демонтировать щиток и найти в нем коммутатор, который включает микроконтроллер PIC и несколько микросхем. Дальше стоит найти шину единиц и десятков, а также кабель из десяти жил. В нем находится несколько отдельных проводов от разных абонентов, а также подключенный «плюс» от абонентского устройства.

Программирование ключей

Выполнить программирование ключей несложно. Для этого нужно зарегистрировать в памяти устройства «мастер ключ», используя такой алгоритм действий:

  1. Оборудование подключается в сеть.
  2. Перемычка, размещенная возле микросхемы 24С16, замыкается.
  3. Активируется питание.
  4. Перемычка размыкается после 4-кратного сигнала.
  5. «Мастер ключ» прикладывается к контакту, что приводит к появлению 3 оповещений.

Как выполняется установка наружного блока: основные особенности

Процедура подсоединения наружной панели не занимает много времени. Главное – соблюдать полярность, учитывая схему производителя, и учитывать разницу между напряжением в разных разъемах. Если контакты подключены без ошибок, то на панели будет гореть соответствующий индикатор и оборудование будет настраиваться автоматически.

Как подключается домофон

Домофонные системы от «Метаком» разработаны с применением передовых технологий. При этом их общий принцип работы и внутренняя схема выглядят практически так же, как у других типов оборудования.

Координатная схема подсоединения

координатная схема подключения домофона
Принципиальная координатная схема

Подключение к аналоговому домофону

Изучив аналоговую схему подключения, нужно подготовить набор инструментов для монтажных работ:

  1. Изоленту.
  2. Дрель.
  3. Дюбеля.
  4. Саморезы.
  5. Алебастр.
  6. Плоскогубцы.

Завершить установку можно своими руками, либо поручить ее специалистам.

Что делать, если домофонное оборудование отключено и не работает?

В связи с различными причинами, устройство может работать некорректно, либо вообще не запускаться. Для устранения проблем, нужно:

  1. Проверить исправность прибора. Для этого следует связаться с соседями и спросить, работает ли домофон у них.
  2. Оценить целостность и правильность подключения контактов к трубке.
  3. Выполнить визуальный осмотр оборудования на предмет наличия повреждений.
Читайте так же:  Видеодомофоны для квартиры с подключением к подъездному домофону: координатные домофоны

Если соседи тоже жалуются на сбои, то возможно произошло повреждение какой-либо детали в наружном щитке. Также не исключается поломка коммутатора или проводов. Для устранения проблем следует вызвать специалиста.



Знакомство с домофоном «Метаком» — видео
